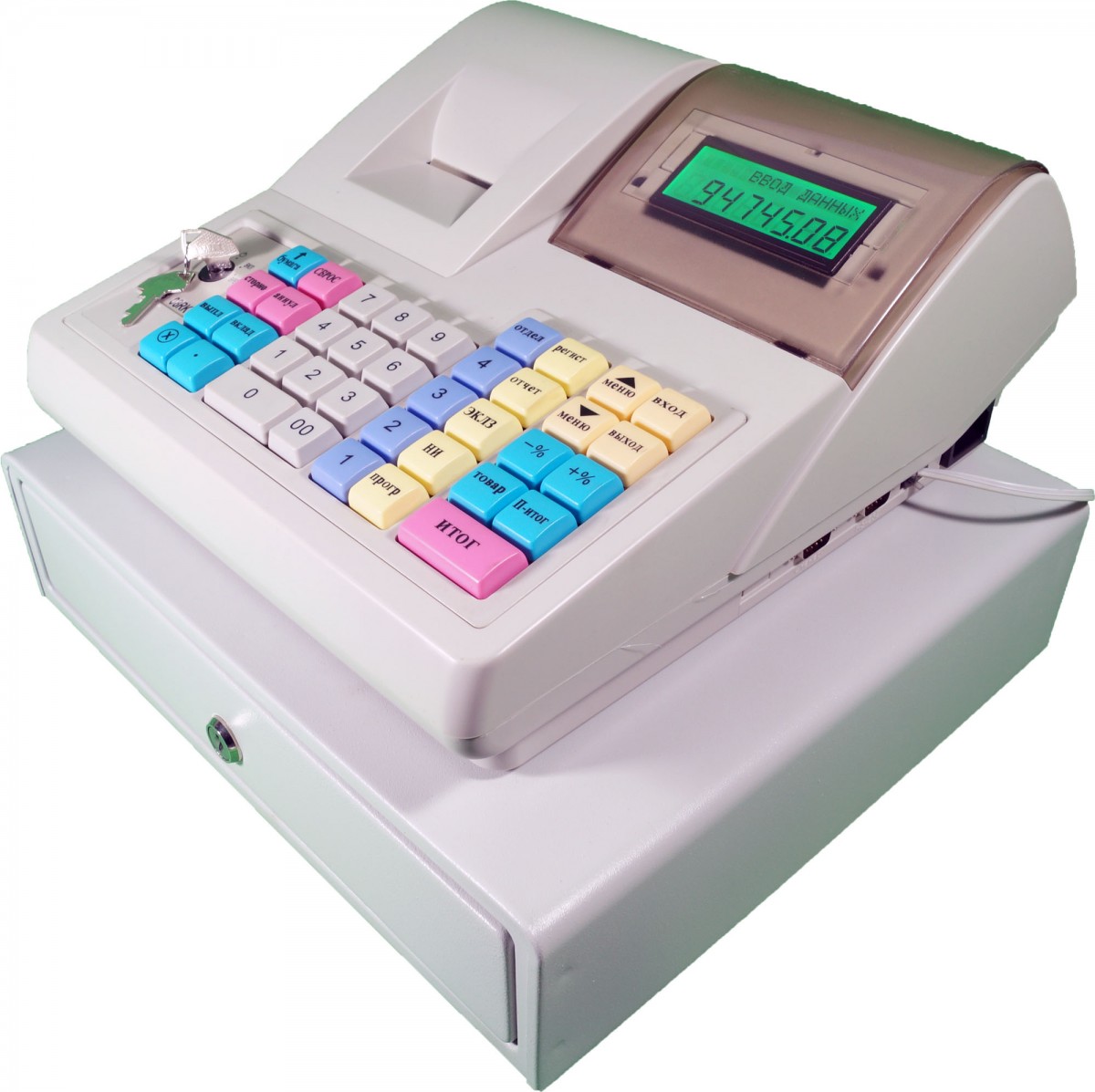

ЧПМ для ЕНВД WAB-08R
Описание
Ширина ленты: 57 мм
Обзор:
ЧПМ для ЕНВД WAB-08R — эффективное электронное устройство для печати чеков и других информативных кассовых документов со скоростью до 20 строк в секунду. Современная WAB-08R позволяет качественно обслуживать большие клиентские потоки при реализации товаров и у слуг в торговых сетях. Эргономичный прибор позволяет программировать размер шрифта и обладает внутренней товарной базой на 3,5 тысячи наименований. Качественная ЧПМ WAB-08R оборудована двустрочным контрастным жидкокристаллическим дисплеем (на 16 и 8 знаков) кассира, что дает возможность обслуживать покупателей в помещениях с недостаточной освещенностью. Наличие в ЧПМ WAB-08R двух портов связи позволяет эксплуатировать устройство совместно с электронным денежным ящиком и другими системами, что значительно расширяет возможности использования аппарата.
| Основные | ||
| Габариты | 315*270*145 | |
| Габариты с упаковкой | ||
| Вес, кг | 2,3 | |
| Гарантия, месяцев | 18 | |
| Средний срок службы (амортизации), лет | 7 | |
| Встроенный аккумулятор | есть | |
| Рабочая температура (градусов по Цельсию) | 0... +40 | |
| Влажность | 85% | |
| Фискальная память | есть | |
| ЭКЛЗ | есть | |
| Возможные сферы применения | торговня, услуги. | |
| Производитель |  |
ЗАО "УЭБ Текнолоджи" 127273, Москва, Сигнальный проезд, д.19, стр. 1А, т. 8(499) 903-70-47 |
| Генеральный поставщик | ||
| Дата выхода на рынок | 2011, сертификат соответствия № РОСС RU.АВ55.В00874 | |
| Функциональные возможности | ||
| Автоматический перевод времени и даты | есть | |
| Количество отделов (секций) | 16 | |
| Количество кассиров | 5 | |
| Максимальное количество покупок за смену | ||
| Количество программируемых товаров | 3500 | |
| Кол-во программируемых налогов | 4 | |
| Максимально возможная сумма к пробитию | 999 999 руб., 99 коп. | |
| Программирование скидок и надбавок | 4+4 | |
| Оформления возврата | есть | |
| Выплаты из кассы | есть | |
| Внесения денег в кассовый аппарат | есть | |
| Аннулирование продаж | есть | |
| Повтор последней покупки (дубликат чека) | нет | |
| Пробитие чеков в тестовом режиме | есть | |
| Умножение цены на количество товара | есть | |
| Максимальное кол-во покупок в чеке | 40 | |
| Возможность подсчета сдачи | есть | |
| Корректировка введенных данных до выведения чека на печать | есть | |
| Встроенный калькулятор | нет | |
| Автоматический отрезчик чековой ленты | нет | |
| Информация на чеке | ||
| Количество программируемых строк в заголовке чека | 8 | |
| Количество программируемых строк в окончании чека | 0 | |
| Программирование логотипа | нет | |
| Питание | ||
| От электросети 220 В | есть | |
| От встроенного аккумулятора | есть | |
| Зарядное устройство в комплекте | есть | |
| Автомобильный прикуриватель 12 В | нет | |
| Потребляемый ток, (А) | ||
| Время включения ККМ (секунд) | 2 | |
| Мощность, (Вт) | 22 Вт | |
| Аккумулятор | ||
| Количество чеков на одном аккумуляторе | 20 | |
| Во включенном режиме, часов | 2 | |
| В выключенном состоянии, часов | 480 | |
| Емкость аккумулятора | 1,2А*ч | |
| Тип аккумулятора | 6 Вольт | |
| Подключение внешних устройств | ||
| Сканер штрих-кода | есть | |
| Весы | нет | |
| Компьютер | есть | |
| Денежный ящик | есть | |
| Расширяющий блок памяти | нет | |
| Банковский терминал | нет | |
| Дополнительный внешний индикатор | нет | |
| Работа с бухгалтерскими программами | ||
| 1С - бухгалтерия версия 8 | есть | |
| 1С - бухгалтерия версия 7 | ||
| Микроинвест | ||
| Интерфейсы | ||
| COM-порт (RS-232) | есть | |
| RS-485 | нет | |
| USB | нет | |
| Работа в режиме ON-Line | нет | |
| Работа в режиме OFF-Line | есть | |
| Индикатор | ||
| Индикатор кассира | есть | |
| Индикатор покупателя | есть | |
| Тип | жидкокристалический | |
| Подсветка | есть | |
| Разрядность, знаков | 8 | |
| Принтер, тип ленты | ||
| Тип | термопечать | |
| Ширина кассовой ленты, мм | 57 | |
| Количество знаков в строке чека | 24 | |
| Ширина бобины, не более, мм | 60 | |
| Разрешение печати | ||
| Скорость печати (строк в секунду) | 20 | |
| Установка кассовой ленты в одно движение | нет | |
| Клавиатура | ||
| Тип клавиатуры | пластиковые кнопки | |
| Защита от влаги | нет | |
| Водонепроницаемость | нет | |
| Пылезащита | нет | |
| Фискальная память, ЭКЛЗ | ||
| Количество регистраций, перерегистраций в налоговой | 6 | |
| Количество Z-отчетов | 2048 | |
| Количество активизаций ЭКЛЗ | ||
| Сохранность информации, лет | ||
| Типы оплаты | ||
| Наличный расчет | есть | |
| Безналичный расчет | есть | |
| Оплата кредитом | есть | |
| Оплата картой | нет | |
| Дополнительно | ||
| Время непрерывной работы, не менее (часов в сутки) | 16 | |
| Среднее время работы до поломки не менее (часов) | нет данных | |
Программирование:
Программирование даты
-
ключ в положение ВКЛ
-
прогр→ 100 →ИТОГ→меню ▼→меню ▼→ ИТОГ → наберите дату →ИТОГ→ повторите набор даты →ИТОГ
Программирование времени
-
ключ в положение ВКЛ
-
прогр→ 100 →ИТОГ→меню ▼→ИТОГ→ наберите время с секундами →ИТОГ
Программирование заголовка и окончания чека
-
ключ в положение ВКЛ
-
прогр → 100 →ИТОГ→меню ▲→меню ▲→меню ▲→меню ▲→ИТОГ→ИТОГ
-
в соответствии с таблицей кодов символов введите заголовок чека (название организации), а именно:
-
введите код первого символа заголовка →00→ введите код второго символа заголовка →00→ и так далее до последнего символа, в конце нажмите ИТОГ
Таблица кодов символов
В WAB-08RK существует ошибка программы, которая не позволяет распечатать таблицу кодов символов на чековой ленте.
| СИМВОЛ | КОД | СИМВОЛ | КОД | СИМВОЛ | КОД |
| А | 11 | A | 43 | 0 | 0 |
| Б | 12 | B | 44 | 1 | 1 |
| В | 13 | C | 45 | 2 | 2 |
| Г | 14 | D | 46 | 3 | 3 |
| Д | 15 | E | 47 | 4 | 4 |
| Е | 16 | F | 48 | 5 | 5 |
| Ё | НЕТ | G | 49 | 6 | 6 |
| Ж | 17 | H | 50 | 7 | 7 |
| З | 18 | I | 51 | 8 | 8 |
| И | 19 | J | 52 | 9 | 9 |
| Й | 20 | K | 53 | пробел | 10 |
| К | 21 | L | 54 | . | 69 |
| Л | 22 | M | 55 | , | 70 |
| М | 23 | N | 56 | : | 71 |
| Н | 24 | O | 57 | ; | 72 |
| О | 25 | P | 58 | - | 73 |
| П | 26 | Q | 59 | + | 74 |
| Р | 27 | R | 60 | * | 75 |
| С | 28 | S | 61 | / | 76 |
| Т | 29 | T | 62 | = | 77 |
| У | 30 | U | 63 | # | 78 |
| Ф | 31 | V | 64 | ( | 79 |
| Х | 32 | W | 65 | ) | 80 |
| Ц | 33 | X | 66 | % | 81 |
| Ч | 34 | Y | 67 | ? | 82 |
| Ш | 35 | Z | 68 | ! | 83 |
| Щ | 36 | « | 84 | ||
| Ъ | 37 | » | 85 | ||
| Ы | 38 | ||||
| Ь | 39 | ||||
| Э | 40 | ||||
| Ю | 41 | ||||
| Я | 42 |
Программирование налогов
Программирование налога:
-
ключ в положение ВКЛ
-
прогр→ 100 → ИТОГ → меню ▲ → меню ▲ → меню ▲ → ИТОГ
-
клавишами меню ▲ и меню ▼ выберите номер налога
-
ИТОГ → введите значение налога в процентах
-
ИТОГ → ИТОГ
Привязка налога к отделу:
-
ключ в положение ВКЛ
-
прогр→ 100 → ИТОГ → наберите номер налога → ИТОГ → ИТОГ → ИТОГ
Ограничение цены
-
ключ в положение ВКЛ
-
прогр → 100 → ИТОГ → ИТОГ
-
клавишами меню ▲ и меню ▼ выберите номер отдела
-
ИТОГ → ИТОГ
-
нажмите цифру от 1 до 8, где:
- 1 - максимальная сумма к пробитию на отдел равна: 0 рублей 09 копеек
- 2 - максимальная сумма к пробитию на отдел равна: 0 рублей 99 копеек
- 3 - максимальная сумма к пробитию на отдел равна: 9 рублей 99 копеек
- 4 - максимальная сумма к пробитию на отдел равна: 99 рублей 99 копеек
- 5 - максимальная сумма к пробитию на отдел равна: 999 рублей 99 копеек
- 6 - максимальная сумма к пробитию на отдел равна: 9999 рублей 99 копеек
- 7 - максимальная сумма к пробитию на отдел равна: 99999 рублей 99 копеек
- 8 - максимальная сумма к пробитию на отдел равна: 999999 рублей 99 копеек
-
нажмите клавиши ИТОГ → ИТОГ
Программирование скидок
-
ключ в положение ВКЛ
-
прогр → 100 → ИТОГ → меню ▲ → меню ▲ → ИТОГ → меню ▲ → меню ▲ → ИТОГ → наберите размер скидки в процентах → ИТОГ → наберите название скидки с помощью таблицы кодов символов → ИТОГ
Программирование базы товаров
Ввод нового товара
-
ключ в положение ВКЛ
-
прогр → 100 → ИТОГ → меню ▼ → меню ▼ → меню ▼ → меню ▼ → меню ▼ → ИТОГ → введите порядковый номер товара → ИТОГ → ИТОГ → введите стоимость товара → ИТОГ → введите номер отдела → ИТОГ
-
наберите название товара с помощью таблицы кодов символов, после каждого символа нажимайте клавишу 00
-
ИТОГ → ИТОГ
Работа с фискальной памятью
Фискализация, ввод в эксплуатацию
-
Ключ в положение ВКЛ
-
нажмите последовательно: НИ→ введите пароль ( по умолчанию 0) →ИТОГ →ИТОГ→ИТОГ→ИТОГ
-
введите заголовок чека, с помощью таблицы кодов символов
-
нажмите клавишуИТОГ15 раз
-
введите ИНН → ИТОГ→ введите РЕГИСТРАЦИОННЫЙ НОМЕР → ИТОГ → ИТОГ → введите ПАРОЛЬ НАЛОГОВОГО ИНСПЕКТОРА → ИТОГ → 00
Фискальные отчеты
По датам полный, сокращенный
-
Ключ в положение ВКЛ
-
нажмите последовательно: НИ→ введите пароль налогового инспектора → ИТОГ → меню ▲ → меню ▲→ИТОГ
-
клавишами меню ▲ и меню ▼ выберите полный или сокращенный отчет
- ИТОГ→ начальная дата →ИТОГ→ конечная дата →ИТОГ
По номерам смен полный, сокращенный
-
Ключ в положение ВКЛ
-
нажмите последовательно: НИ→ введите пароль налогового инспектора → ИТОГ→ меню ▲→ИТОГ
-
клавишами меню ▲ и меню ▼ выберите полный или сокращенный отчет
-
ИТОГ→ начальная смена →ИТОГ→ конечная смена →ИТОГ
Работа с ЭКЛЗ (электронная контрольная лента защищенная)
Закрытие архива ЭКЛЗ:
-
вскройте корпус кассового аппарата
-

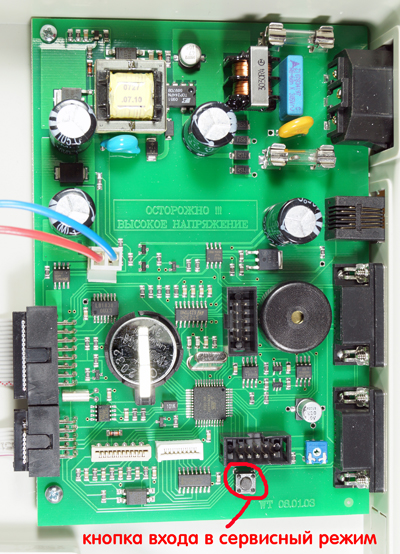

при включенной кассе нажмите кнопку на материнской плате
-
нажмите последовательно: 00 → меню ▲ → ИТОГ
Открытие архива (активизация) ЭКЛЗ:
-
вскройте корпус кассового аппарата
-
при включенной кассе нажмите кнопку на материнской плате
-
нажмите последовательно: 00 → ИТОГ
По датам (полный, сокращенный)
-
Ключ в положение ВКЛ
-
нажмите последовательно: ЭКЛЗ→ИТОГ→меню ▲→ИТОГ
-
клавишами меню ▲ и меню ▼ выберите полный или сокращенный отчет ЭКЛЗ
-
ИТОГ→ начальная смена →ИТОГ→ конечная смена →ИТОГ
По конкретной смене (контрольная лента)
-
Ключ в положение ВКЛ
-
нажмите последовательно: ЭКЛЗ→ИТОГ→меню ▲→меню ▲→ИТОГ
-
номер смены →ИТОГ
Технологическое обнуление:
-
вскройте корпус кассового аппарата
-
при включенной кассе нажмите кнопку на материнской плате
-
нажмите последовательно: 00 → меню ▲ → меню ▲ → меню ▲ → меню ▲ → ИТОГ → 00
Технологический режим
Для входа в технологический режим требуется при включенной кассе вскрыть и нажать кнопку на плате.
Как сделать утренний X отчет? (сменный отчет без гашения)
- Ключ в положение ВКЛ
- Нажать последовательно клавиши: отчет → ИТОГ → меню ▲ → ИТОГ → распечатается X-отчет → ИТОГ
Как сделать вечерний Z отчет?
- Ключ в положение ВКЛ
- Нажать последовательно клавиши: отчет → ИТОГ → ИТОГ → 00 → распечатается Z-отчет → ИТОГ
Как пробить чек?
Перед пробитием чека нужно войти в кассовый режим
- Ключ в положение ВКЛ
- Нажать последовательно клавиши: регист → ИТОГ → ИТОГ
Как распечатать чек
Чек пробивается в кассовом режиме
- наберите цену товара → номер отдела: 1 → ИТОГ
Как пробить чек с подсчетом сдачи
- наберите цену товара → номер отдела: 1 → П-итог → П-итог→ наберите сумму, которую дает покупатель → ИТОГ
Как напечатать повторный чек
На WAB 08RK не реализована такая функция.
Пробитие чека с выделяемыми или начисляемыми налогами
- налоги начисляются автоматически, если они запрограммированы
Вычисление стоимости товара по количеству и цене
- наберите цену товара → Х → наберите количество товара → номер отдела: 1 → ИТОГ
Введение процентной скидки на чек
- наберите цену товара → номер отдела: 1 → ИТОГ → наберите скидку в процентах → -% → ИТОГ
Пробитие товара из базы товаров и услуг
По номеру товара:
- наберите номер товара → →
По штрих-коду товара через сканер
-
нажмите клавишу
-
считайте сканером или внесите вручную штрих-код товара
-
нажмите клавишу
Безналичный расчет
- Нажать последовательно клавиши: наберите цену товара → номер отдела: 1 → П-итог → П-итог → меню ▲ → ИТОГ
Как сделать чек возврата
-
Ключ в положение ВКЛ
-
Нажать последовательно клавиши: регист → ИТОГ → меню ▲ → ИТОГ → сумма возврата → номер отдела: 1 → ИТОГ
Аннуляция
Для аннуляции чека нажмите клавишу аннул
Внесение денег в кассу
- вклад → наберите сумму внесения → ИТОГ
Выплата из кассы
- выпл → наберите сумму внесения → ИТОГ
| СООБЩЕНИЕ | ОПИСАНИЕ И ВОЗМОЖНЫЕ ПРИЧИНЫ | КОМЕНДУЕМЫЕ ДЕЙСТВИЯ |
|
НЕТ СВЯЗИ С ЭКЛЗ |
ЭКЛЗ не принял адрес. Возможные причины:
|
Перезапустить ККМ (выключить и через 10-12 сек вновь ее включить). Проверить наличие и подключение ЭКЛЗ. Заменить кабель подключения ЭКЛЗ. Проверить ЭКЛЗ тестовой программой. В случае выхода из строя аварийно закрыть смену и заменить ЭКЛЗ |
|
АВАРИЯ ЭКЛЗ |
ЭКЛЗ не принял команду. Возможные причины:
|
Перезапустить ККМ. Повторить ранее проделанные операции с ККМ. В случае повторения сообщения аварийно закрыть смену и заменить ЭКЛЗ. |
|
ОШИБКА ЭКЛЗ XX |
При выполнении команды произошла ошибка с кодом XX.
|
Перезапустить ККМ. Повторить ранее проделанные операции с ККМ. При повторении ошибки 02 аварийно закрыть смену и заменить ЭКЛЗ |
|
Проверить ЭКЛЗ тестовой программой При подтверждении аварийно закрыть смену и заменить ЭКЛЗ. | |
|
Заменить ЭКЛЗ . | |
|
Проверить часы. Проверить дату записей в ФП. При необходимости откорректировать дату и время. Повторить ранее проделанные операции. |
|
|
Перезапустить ККМ. Выполнить операцию корректно | |
| НЕТ СВЯЗИ С ФП |
Контроллер ФП не отвечает. Возможные причины:
|
Проверить наличие и подключение ФП. Заменить кабель подключения ФП. При повторении ошибки заменить ФП. |
| НЕИСПРАВНОСТЬ ФП | Накопитель ФП не реагирует на посылку команды | Проверить блок ФП. При неисправности накопителя заменить блок ФП и ЭКЛЗ. |
| ПОВР. сист. ЗАПИСИ | Не совпадают контрольные суммы одной или нескольких регистрационных (системных) записей ФП | Войти (аварийно) в сервисный режим. Запустить комплексный тест ККМ. При подтверждении повреждений записей заменить блок ФП и ЭКЛЗ. |
| ПОВР. ЗАПИСИ СМЕН | Количество поврежденных записей сменных итогов больше или равно 3. | Войти (аварийно) в сервисный режим. Запустить комплексный тест ККМ. При подтверждении повреждений записей заменить блок ФП и ЭКЛЗ |
| ПОВР. ПОСЛ. ЗАПИСИ | Повреждена последняя системная запись. Сообщение индицируется при попытке снятия фискального отчета или отчета ЭКЛЗ. | Войти (аварийно) в сервисный режим. Запустить комплексный тест ККМ. При подтверждении повреждений записей заменить блок ФП и ЭКЛЗ |
| ЛИНИЯ I2C ЗАНЯТА | Одно из устройств (ЭКЛЗ, блок ФП или часы) занимает линию I2C. Возможная причина - сбой или неисправность одного из устройств. | Перезапустить ККМ. При повторении ошибки поочередно отключать устройства с целью выявления неисправного. |
| АВАРИЯ ПЗУ | Неисправность микросхемы AT45DB011D (AT45DB021D) | Заменить микросхему. Заново запрограммировать ККМ. |
| КЛАВИАТУРА ПОВР. | Залипла одна (или несколько) клавиша | Аварийно войти в тестовый режим, провести диагностику клавиатуры, выявить и, по возможности, устранить повреждение |
| СООБЩЕНИЕ | ОПИСАНИЕ И РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ |
| *Архив не закрыт | Попытка проведение перерегистрации при незакрытом архиве ЭКЛЗ. Закрыть архив, повторить процедуру. |
| *Архив уже закрыт | Попытка закрытия архива ЭКЛЗ с уже закрытым архивом |
| *ЭКЛЗ не активиз. | Попытка начать работу на фискализированной ККМ при установке на неё неактивизированной ЭКЛЗ. Активизировать ЭКЛЗ. |
| *ЭКЛЗ уже активиз. | Попытка активизации ЭКЛЗ, уже активизированной в составе данной ККМ. |
| *Лимит исчерпан | Попытка проведения 28 активизации ЭКЛЗ, попытка проведения 6-ой перерегистрации ККМ. Заменить блок ФП. |
| *Переполнение ФП | Заполнены все поля записи сменных итогов. Заменить блок ФП. |
| *Чужая ЭКЛЗ | В ККМ установлена ЭКЛЗ, активизированная в составе другой ККМ. |
| *ККМ не фискализ. | Попытка войти в режим ЭКЛЗ на не фискализированной ККМ |
| Сбой часов | |
| Смена не закрыта | Попытка установки даты, времени, входа в режим налогового инспектора при открытой смене. Закрыть смену. |
| Закройте смену | Истекли 24 часа с момента открытия смены. Закрыть смену. |
| Дефицит наличн. | Сумма возврата или выплаты превышает сумму наличности в кассе. Повторить операцию с правильной суммой. |
| Превышен лимит | Введена сумма, превышающая запрограммированную разрядность для данного отдела. Повторить операцию с правильной суммой. |
| Переполнение чека | Сумма чека превышает 999999.99 или в чеке введено более 42 товаров. Нажать [СБРОС], ввести меньшую сумму, разбить продажу на несколько чеков. |
| Сумма велика | При оплате авансом или кредитом введена сумма, превышающая сумму к оплате. Нажать [СБРОС], ввести правильную сумму. |
| Налич. сумма мала | Сумма, внесенная покупателем, меньше итоговой суммы чека. Нажать [СБРОС], ввести правильную сумму. |
| Чек не открыт | До ввода первой суммы (или количества) нажата клавиша [ИТОГ] ([П-итог]) или не указан отдел после ввода первой суммы и нажата клавиша [ИТОГ]. Нажать [СБРОС], повторить ввод. |
| Чек не закрыт | Попытка перейти в другие режимы (отчеты, программирование и т.д.) после ввода суммы и номера отдела до нажатия клавиши [ИТОГ] (закрытия чека). |
Доставка и оплата
Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)
По телефону с 9:00 до 20:00 по будням
с 10:00 до 18:00 в выходные
При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 416-46-40.)
Стоимость доставки:
Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 21 000 руб.
Если Вы приобретаете ККТ с полным пакетом услуг и другой сопутствующий товар (например: весы, денежный ящик, детекторы валют и т.п.) то доставка ККТ будет бесплатна, а сопутствующий товар клиент оплачивает отдельно.
Оплата заказа:
Оплата принимается как по безналичному расчету, так и за наличный расчет.
Варианты оплаты:
Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.
При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом из нашего склада, либо через доставку курьером или транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.
При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.
При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо
и счет-фактура не выдается.
