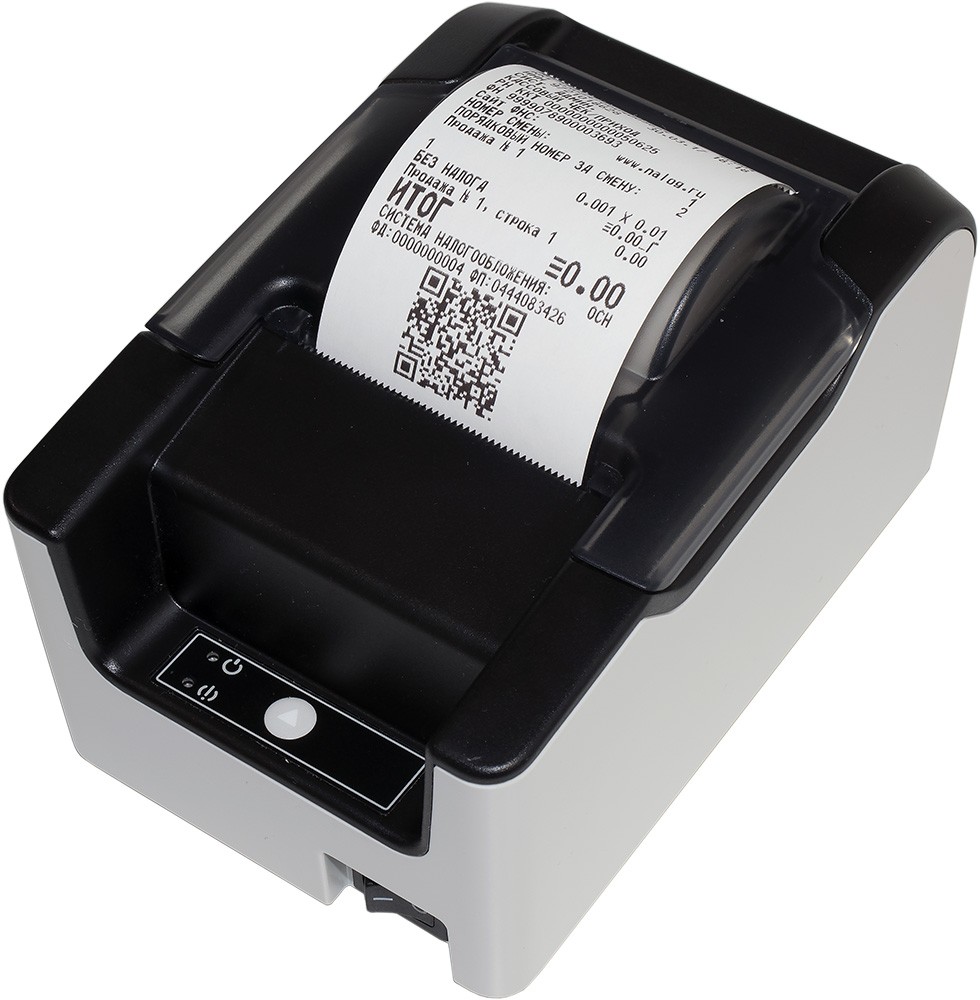

Фискальный регистратор Штрих-On-Line
Ширина ленты: 57 мм
Обзор:
| Основные | ||
| Габариты | 107x162x100 | |
| Вес, кг | 0,7 | |
| Гарантия, месяцев | нет данных | |
| Средний срок службы (амортизации), лет | 18 | |
| Работа в автономном режиме | нет | |
| Автоотрезчик чеков | нет | |
| Подключение к компьютеру | USB или COM | |
| Передача данных в Интернет | При подключении к компьютеру через USB или COM (беспроводная связь - опциональный модуль) | |
| Фискальный накопитель | есть | |
| Возможные сферы применения | торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, платежные агенты, отель, приемные пункты (металл, стеклотара и др.) | |
| Учебный режим | нет данных | |
| Программирование логотипа | нет данных | |
| Подключение внешних устройств | ПК, денежный ящик, кухонный звонок | |
| Внешние порты | USB-B, RJx2 | |
| Производитель | ООО "НТЦ "Измеритель", 115380, г. Москва, ул. Мастеркова, д. 4. т.8(495) 787-60-90 |  |
| Дата выхода на рынок | 2017 | |

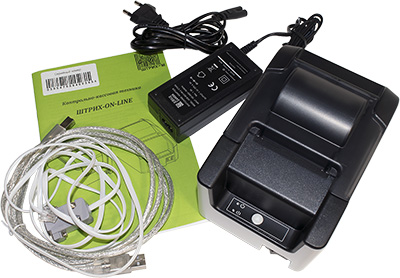

Комплект поставки
- фискальный регистратор;
- адаптер питания;
- кабель USB-B;
- кабель COM;
- паспорт ККТ;
- паспорт фискального накопителя (опционально);
- фискальный накопитель (опционально).
Внешний вид и удобство
Штрих-On-Line - первый фискальный регистратор, созданный Штрих-М, специально для передачи фискальных данных через Интернет.
Аппарат, на удивление, получился простой, малогабаритный и дешевый. Очень не типично для продукции Штрих-М.

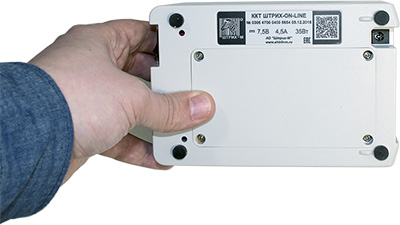

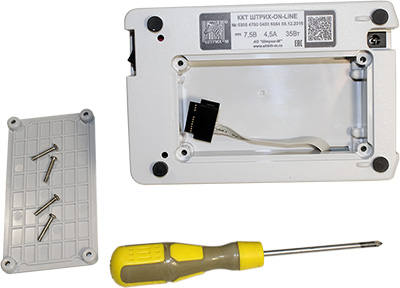

Так же не типично для производителя: смена фискального накопителя на Штрих-On-Line крайне проста и не потребует разборки ПТК. Достаточно открутить четыре винта на нижней стороне устройства и подключить ФН к шлейфу.

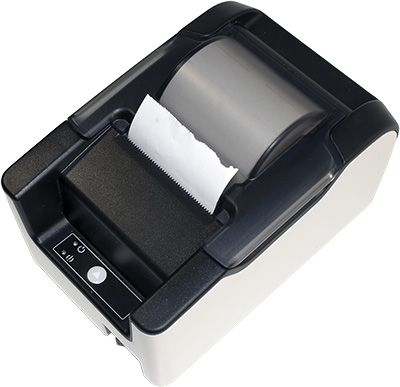

Дисплей
Стандартный штриховский дисплей:
- кнопка прокрутки чека;
- индикатор питания;
- индикатор ошибок;

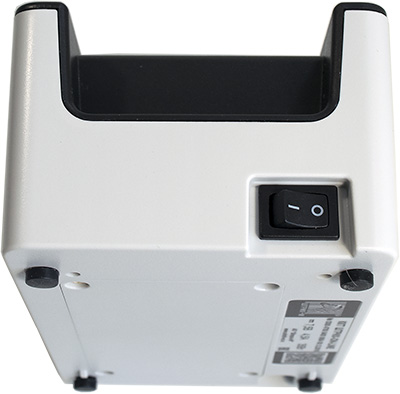

- переключатель на нижней части.
Ничего лишнего (нет даже рекламных надписей "Штрих-М" вокруг кнопки прокрутки).

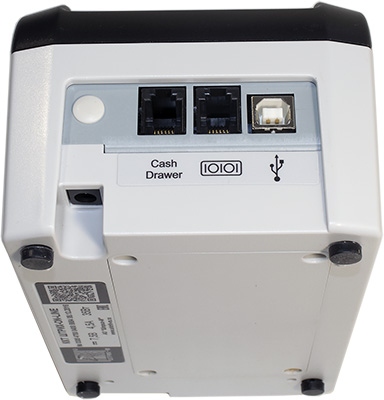

Подключение к устройствам
Довольно скудное количество портов:
- порт денежного ящика;
- порт COM для соединения компьютера;
- порт USB для аналогичной операции и передачи данных в ОФД;
- нестандартный для Штрих-М простой порт питания, удобно углубленный в корпус.
Так же на корпусе замечена заглушка не известного назначения. Возможно, что для установки антенны от комплекта модернизации, но сам комплект просто негде разместить - так плотно собран ПТК.

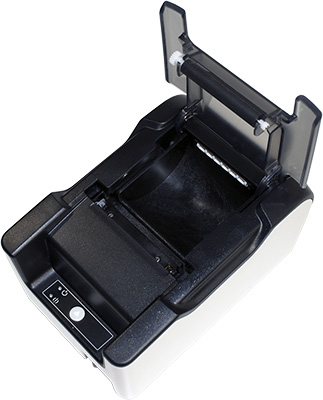

Принтер
Термопринтер - японский Seiko LTPZ245. Не смотря на стандартное разрешение в 384 dPi, печатает плоховато - жирный текст, обрезает некоторые символы, и полностью срезает верхушку первой строки. Возможно, что покопавшись с настройками можно улучшить ситуацию, но к другим продуктам Штрих-М таких действий не требовалось.
Низкая скорость печати - 75мм в секунду (около 1,5 строки в секунду).
Не печатает логотипы. Автоотрезчика чеков нет.

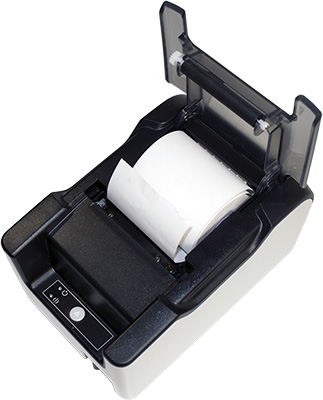

Термоленту можно использовать только 57мм. Укладка бумаги простая - достаточно положить правильно бумагу и закрыть крышку. При включении с открытой крышкой Штрих-On-Line будет издавать громкое и мерзкое пищание.

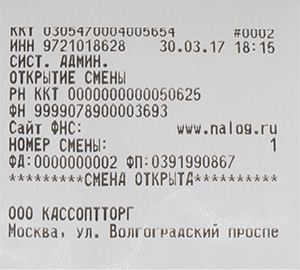

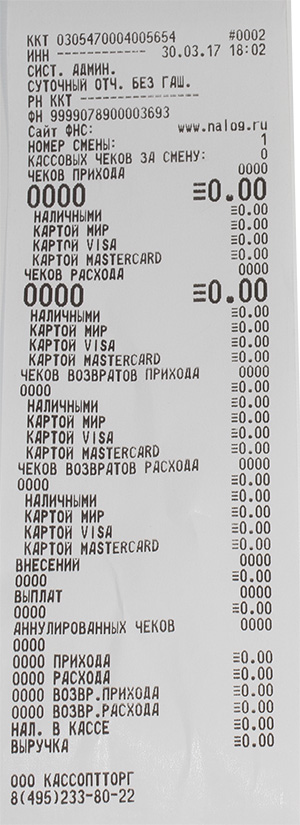

Виды основных кассовых чеков и отчетов
| Кассовый чек | Утренний X - отчет без гашения | Вечерний Z отчет с гашением. |
 |
 |
 |
Питание

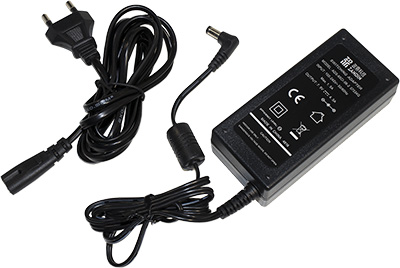

На этот раз Штрих-М использовал нестандартный для себя адаптер питания. Штрих-Онлайн питается от "Made in China" адаптера с такими параметрами:
- model: ASD-65CI-06-2 07534G
- input: 100-240V ~50/60Hz max 1.5A
- output: 7.5V ⎓ 4.5A
Найти в продаже подобный адаптер гораздо проще, чем более навороченные адаптеры, используемые Штрих-М ранее.
Впечатление
Штрих-On-Line - обычный бюджетный фискальный регистратор с приятным внешним видом.
От других моделей Штрих-М отличается компактными размерами, малым весом и простой сменой фискального накопителя. Печатает только на термоленте шириной 57мм.

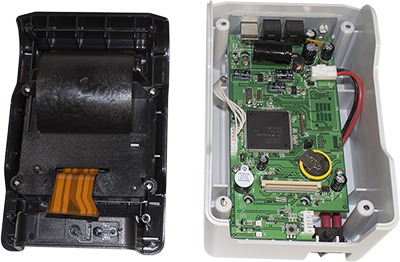

Не смотря на новизну, фискальный регистратор собран достаточно просто, что может хорошо сказаться на его долговечности.
Работает хорошо, но не спешно, подойдет для небольшого магазина с малым потоком клиентов, ресторана или кафе.
Плюсы фискального регистратора
- малый вес и компактный размер;
- простая смена фискального накопителя;
- неплохой внешний вид;
- бюджетность.
Минусы фискального регистратора
- не печатает логотипы;
- низкая скорость печати;
- отсутствие LAN порта;
Сферы применения
- торговля;
- услуги;
- автотранспорт;
- электросвязь;
- почта;
- ЖКХ;
- АЗС;
- ресторан;
- отель;
- приемные пункты (металл, стеклотара и др.).
Программирование:
Фискальный регистратор ШТРИХ-On-Line: инструкция по подключению к компьютеру, программированию и настройке
Меню страницы:
- настройка фискального регистратора перед подключением
- установка драйвера
- модернизация фискального регистратора до онлайн кассы
Настройки фискального регистратора перед подключением к компьютеру
Особых настроек не требуется. К персональному компьютеру ШТРИХ-On-Line может подключаться как через USB кабель, так и через кабель COM. Оба кабеля есть в комплекте.
Установка драйвера
Стандартная установка драйвера как у любого оборудования Штрих-М:
- скачиваете архив с Драйвером Штрих;
- устанавливаете его через запуск DrvFR_*номер версии*.exe;
- запуск ПО происходит посредством "Тест драйвера FR".
Более подробно про программирование и настройку онлайн фискального регистратора ШТРИХ-ОНЛАЙН можно узнать из этого руководства.
Модернизация фискального регистратора до онлайн кассы
| Основные | ||
| Габариты | 107x162x100 | |
| Габариты с упаковкой | 150x235x150 | |
| Вес, кг | 0,7 | |
| Гарантия, месяцев | 18 | |
| Срок службы (амортизации) не менее, лет | ||
| Рабочая температура (градусов по Цельсию) | -10° ... +40° | |
| Влажность | 80% | |
| Фискальный накопитель | есть | |
| ЭКЛЗ | нет | |
| Возможные сферы применения | торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, отель, платежные агенты, приемные пункты (металл, стеклотара и др.) | |
| Производитель | ООО "НТЦ "Измеритель", 115380, г. Москва, ул. Мастеркова, д. 4. т.8(495) 787-60-90 |  |
| Генеральный поставщик | ЗАО "Штрих-М", 115280, Россия, Москва, ул. Мастеркова, д.4, т. 8(495) 787-6090 | |
| Официальная техподдержка | ||
| Дата выхода на рынок | 2017 | |
| Функциональные возможности | ||
| Учебный режим | нет | |
| Работа в автономном режиме | ||
| Максимальное количество покупок за смену | ||
| Количество отделов (секций) | 16 | |
| Количество кассиров | 30 | |
| Количество программируемых товаров | ||
| Кол-во программируемых налогов | 4 | |
| Максимально возможная сумма к пробитию | 9.999.999.999 руб. 99 коп. | |
| Оформления возврата | ||
| Автоматический отрезчик чековой ленты | нет | |
| Крепление на вертикальные поверхности | нет | |
| Информация на чеке | ||
| Количество программируемых строк в заголовке чека | 9 | |
| Количество программируемых строк в окончании чека | 3 | |
| Программирование логотипа | да | |
| Питание | ||
| От электросети 220 В | есть | |
| Автомобильный прикуриватель 12 В | нет | |
| Потребляемый ток, (А) | 4,5 | |
| Время включения ККМ (секунд) | ~5 | |
| Мощность, (Вт) | 35 | |
| Подключение внешних устройств | ||
| Сканер штрих-кода | нет | |
| Весы | нет | |
| Компьютер | да | |
| Дисплей | нет | |
| Клавиатура | нет | |
| Денежный ящик | да | |
| Кухонный звонок | да | |
| Интерфейсы | ||
| COM-порт (RS-232) | есть | |
| RS-485 | нет | |
| LAN | нет | |
| USB | есть | |
| RJ (Денежный ящик) | есть | |
| DB9 (RS232C) (диспелей кассира / покупателя, ПК) | нет | |
| PS/2 (клавиатура) | нет | |
| TCS7960-53-2010 (для адаптера питания) | ||
| Принтер, тип ленты | ||
| Тип | термопечать | |
| Ширина кассовой ленты, мм | 57 | |
| Тип загрузки бумаги | Положил и забыл | |
| Количество знаков в строке чека | 32 | |
| Ширина бобины, не более, мм | 60 | |
| Разрешение печати | 384 dpi | |
| Строк печати средней длинны до отказа, не менее | ||
| Скорость печати (мм в секунду) | 75 | |
| Автоматический отрезчик чековой ленты | ||
| Тип отрезчика | гребенка | |
| Надежность (кол-во срабатываний до отказа) | ||
| Дополнительно | ||
| Время непрерывной работы, не менее (часов в сутки) | 16 | |
| Среднее время работы до поломки не менее (часов) | ||
Фискальный регистратор ШТРИХ-On-Line: коды ошибок
| Коды ошибок | Описание | |
|---|---|---|
| DEC | HEX | |
| 0 | 0 | Ошибок нет. |
| 1 | 1 | Неисправен накопитель фискальной памяти 1, фискальной памяти 2 или часы. |
| 2 | 2 | Отсутствует фискальная память 1. |
| 3 | 3 | Отсутствует фискальная память 2. |
| 4 | 4 | Некорректные параметры в команде обращения к фискальной памяти. |
| 5 | 5 | Нет запрошенных данных. |
| 6 | 6 | Фискальная память в режиме вывода данных. |
| 7 | 7 | Некорректные параметры в команде для данной реализации фискальной памяти. |
| 8 | 8 | Команда не поддерживается в данной реализации фискальной памяти. |
| 9 | 9 | Некорректная длина команды. |
| 10 | 0A | Формат данных не BCD. |
| 11 | 0B | Неисправна ячейка памяти фискальной памяти при записи итога. |
| 17 | 11 | Не введена лицензия. |
| 18 | 12 | Заводской номер уже введен. |
| 19 | 13 | Текущая дата меньше даты последней записи в фискальную память. |
| 20 | 14 | Область сменных итогов фискальной памяти переполнена. |
| 21 | 15 | Смена уже открыта. |
| 22 | 16 | Смена не открыта. |
| 23 | 17 | Номер первой смены больше номера последней смены. |
| 24 | 18 | Дата первой смены больше даты последней смены. |
| 25 | 19 | Нет данных в фискальной памяти. |
| 26 | 1A | Область перерегистраций в фискальной памяти переполнена. |
| 27 | 1B | Заводской номер не введен. |
| 28 | 1C | В заданном диапазоне есть поврежденная запись. |
| 29 | 1D | Повреждена последняя запись сменных итогов. |
| 31 | 1F | Отсутствует память регистров. |
| 32 | 20 | Переполнение денежного регистра при добавлении. |
| 33 | 21 | Вычитаемая сумма больше содержимого денежного регистра. |
| 34 | 22 | Неверная дата. |
| 35 | 23 | Нет записи активизации. |
| 36 | 24 | Область активаций переполнена. |
| 37 | 25 | Нет активизации с запрашиваемым номером. |
| 51 | 33 | Некорректные параметры в команде. |
| 53 | 35 | Некорректный параметр при данных настройках. |
| 54 | 36 | Некорректные параметры в команде для данной реализации фискальной памяти. |
| 55 | 37 | Команда не поддерживается в данной реализации фискальной памяти. |
| 56 | 38 | Ошибка в постоянном запоминающем устройстве. |
| 57 | 39 | Внутренняя ошибка программного обеспечения фискальной памяти. |
| 58 | 3A | Переполнение накопления по надбавкам в смене. |
| 60 | 3C | ЭКЛЗ: неверный регистрационный номер. |
| 62 | 3E | Переполнение накопления по секциям в смене. |
| 63 | 3F | Переполнение накопления по скидкам в смене. |
| 64 | 40 | Переполнение диапазона скидок. |
| 65 | 41 | Переполнение диапазона оплаты наличными. |
| 66 | 42 | Переполнение диапазона оплаты типом 2. |
| 67 | 43 | Переполнение диапазона оплаты типом 3. |
| 68 | 44 | Переполнение диапазона оплаты типом 4. |
| 69 | 45 | Cумма всех типов оплаты меньше итога чека. |
| 70 | 46 | Не хватает наличности в кассе. |
| 71 | 47 | Переполнение накопления по налогам в смене. |
| 72 | 48 | Переполнение итога чека. |
| 74 | 4A | Открыт чек - операция невозможна. |
| 75 | 4B | Буфер чека переполнен. |
| 76 | 4C | Переполнение накопления по обороту налогов в смене. |
| 77 | 4D | Вносимая безналичной оплатой сумма больше суммы чека. |
| 78 | 4E | Смена превысила 24 часа. |
| 79 | 4F | Неверный пароль. |
| 80 | 50 | Идет печать предыдущей команды. |
| 81 | 51 | Переполнение накоплений наличными в смене. |
| 82 | 52 | Переполнение накоплений по типу оплаты 2 в смене. |
| 83 | 53 | Переполнение накоплений по типу оплаты 3 в смене. |
| 84 | 54 | Переполнение накоплений по типу оплаты 4 в смене. |
| 86 | 56 | Нет документа для повтора. |
| 87 | 57 | ЭКЛЗ: количество закрытых смен не совпадает с фискальной памятью. |
| 88 | 58 | Ожидание команды продолжения печати. |
| 89 | 59 | Документ открыт другим оператором. |
| 91 | 5B | Переполнение диапазона надбавок. |
| 92 | 5C | Понижено напряжение 24В. |
| 93 | 5D | Таблица не определена. |
| 94 | 5E | Некорректная операция. |
| 95 | 5F | Отрицательный итог чека. |
| 96 | 60 | Переполнение при умножении. |
| 97 | 61 | Переполнение диапазона цены. |
| 98 | 62 | Переполнение диапазона количества. |
| 99 | 63 | Переполнение диапазона отдела. |
| 100 | 64 | Фискальная память отсутствует. |
| 101 | 65 | Не хватает денег в секции. |
| 102 | 66 | Переполнение денег в секции. |
| 103 | 67 | Ошибка связи с фискальной памятью. |
| 104 | 68 | Не хватает денег по обороту налогов. |
| 105 | 69 | Переполнение денег по обороту налогов. |
| 106 | 6A | Ошибка питания в момент ответа по I2C. |
| 107 | 6B | Нет чековой ленты. |
| 108 | 6C | Нет контрольной ленты. |
| 109 | 6D | Не хватает денег по налогу. |
| 110 | 6E | Переполнение денег по налогу. |
| 111 | 6F | Переполнение по выплате в смене. |
| 112 | 70 | Переполнение фискальной памяти. |
| 113 | 71 | Ошибка отрезчика. |
| 114 | 72 | Команда не поддерживается в данном подрежиме. |
| 115 | 73 | Команда не поддерживается в данном режиме. |
| 116 | 74 | Ошибка оперативной памяти. |
| 117 | 75 | Ошибка питания. |
| 118 | 76 | Ошибка принтера: нет импульсов с тахогенератора. |
| 119 | 77 | Ошибка принтера: нет сигнала с датчиков. |
| 120 | 78 | Замена программного обеспечения. |
| 121 | 79 | Замена фискальной памяти. |
| 122 | 7A | Поле не редактируется. |
| 123 | 7B | Ошибка оборудования. |
| 124 | 7C | Не совпадает дата. |
| 125 | 7D | Неверный формат даты. |
| 126 | 7E | Неверное значение в поле длины. |
| 127 | 7F | Переполнение диапазона итога чека. |
| 128 | 80 | Ошибка связи с фискальной памятью. |
| 129 | 81 | Ошибка связи с фискальной памятью. |
| 130 | 82 | Ошибка связи с фискальной памятью. |
| 131 | 83 | Ошибка связи с фискальной памятью. |
| 132 | 84 | Переполнение наличности. |
| 133 | 85 | Переполнение по продажам в смене. |
| 134 | 86 | Переполнение по покупкам в смене. |
| 135 | 87 | Переполнение по возвратам продаж в смене. |
| 136 | 88 | Переполнение по возвратам покупок в смене. |
| 137 | 89 | Переполнение по внесению в смене. |
| 138 | 8A | Переполнение по надбавкам в чеке. |
| 139 | 8B | Переполнение по скидкам в чеке. |
| 140 | 8C | Отрицательный итог надбавки в чеке. |
| 141 | 8D | Отрицательный итог скидки в чеке. |
| 142 | 8E | Нулевой итог чека. |
| 143 | 8F | Касса не фискализирована. |
| 144 | 90 | Поле превышает размер, установленный в настройках. |
| 145 | 91 | Выход за границу поля печати при данных настройках шрифта. |
| 146 | 92 | Наложение полей. |
| 147 | 93 | Восстановление оперативной памяти прошло успешно. |
| 160 | A0 | Ошибка связи с ЭКЛЗ. |
| 161 | A1 | ЭКЛЗ отсутствует. |
| 162 | A2 | ЭКЛЗ: Некорректный формат или параметр команды. |
| 163 | A3 | Некорректное состояние ЭКЛЗ. |
| 164 | A4 | Авария ЭКЛЗ. |
| 165 | A5 | Авария КС в составе ЭКЛЗ. |
| 166 | A6 | Исчерпан временной ресурс ЭКЛЗ. |
| 167 | A7 | ЭКЛЗ переполнена. |
| 168 | A8 | ЗКЛЗ: Неверные дата и время. |
| 169 | A9 | ЭКЛЗ: Нет запрошенных данных. |
| 170 | AA | Переполнение ЭКЛЗ (отрицательный итог документа). |
| 176 | B0 | ЭКЛЗ: Переполнение в параметре количество. |
| 177 | B1 | ЭКЛЗ: Переполнение в параметре сумма. |
| 178 | B2 | ЭКЛЗ: Уже активизирована. |
| 192 | C0 | Контроль даты и времени (подтвердите дату и время). |
| 193 | C1 | ЭКЛЗ: суточный отчёт с гашением прервать нельзя. |
| 194 | C2 | Превышение напряжения в блоке питания. |
| 195 | C3 | Несовпадение итогов чека и ЭКЛЗ. |
| 196 | C4 | Несовпадение номеров смен. |
| 199 | C7 | Поле не редактируется в данном режиме. |
| 200 | C8 | Отсутствуют импульсы от таходатчика. |
Коды ошибок ФН
Доставка и оплата
Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)
По телефону с 9:00 до 20:00 по будням
с 10:00 до 18:00 в выходные
При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 416-46-40.)
Стоимость доставки:
Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 21 000 руб.
Если Вы приобретаете ККТ с полным пакетом услуг и другой сопутствующий товар (например: весы, денежный ящик, детекторы валют и т.п.) то доставка ККТ будет бесплатна, а сопутствующий товар клиент оплачивает отдельно.
Оплата заказа:
Оплата принимается как по безналичному расчету, так и за наличный расчет.
Варианты оплаты:
Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.
При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом из нашего склада, либо через доставку курьером или транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.
При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.
При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо
и счет-фактура не выдается.
