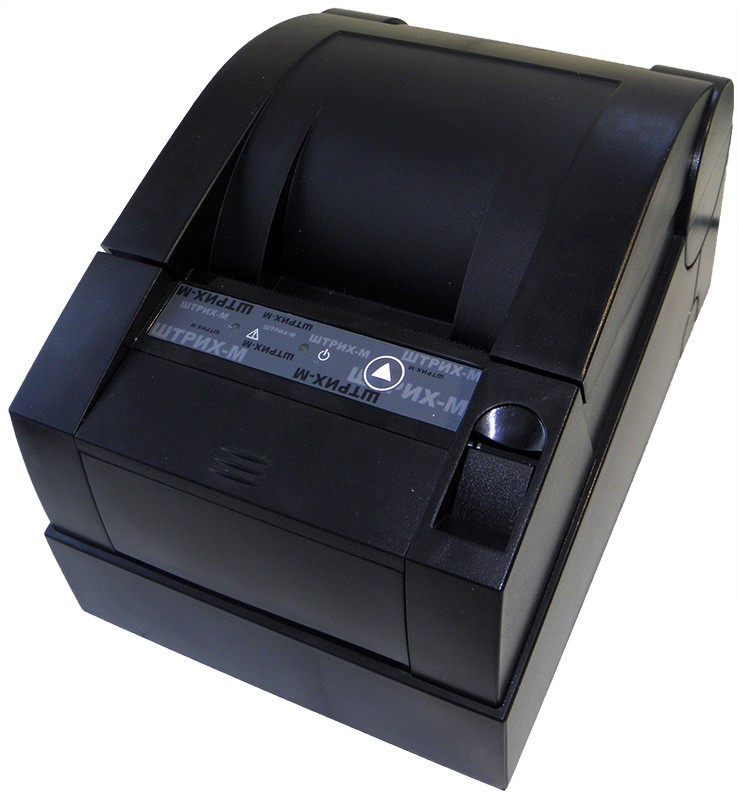

Фискальный регистратор Штрих-М-01Ф

Производитель: Штрих-М

Описание

Цены: Без ФН, с ФН на 15 мес., С ФН на 36 мес.
Ширина ленты: 57 мм
Обзор:

Основные
Габариты (с упаковкойбез)	360175156 / 225162130
Вес, кг (бруттонетто)	3,4 / 2,3
Гарантия, месяцев	18
Средний срок службы (амортизации), лет	12
Работа в автономном режиме	нет
Автоотрезчик чеков	есть
Фискальный накопитель	есть
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, платежные агенты, отель, приемные пункты (металл, стеклотара и др.)
Учебный режим	есть
Программирование логотипа
Подключение внешних устройств	ПК, табло, клавиатура, денежный ящик, кухонный звонок
Внешние порты	COM (LPT), RJ, TCS7960-53-2010 (для адаптера питания)
Производитель		Группа Компаний "Штрих-М"
Дата выхода на рынок	2016

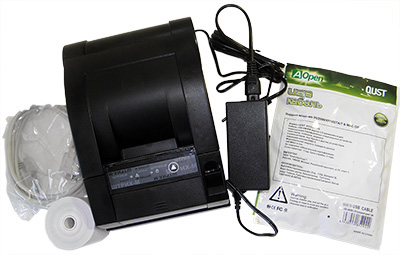

Комплект поставки

онлайн фискальный регистратор ШТРИХ-М-01Ф;
сетевой адаптер;
кабели для подключения ККТ и USB;
чековая лента;
паспорт и инструкция по эксплуатации;
CD-диск с программным обеспечением и инструкциями.

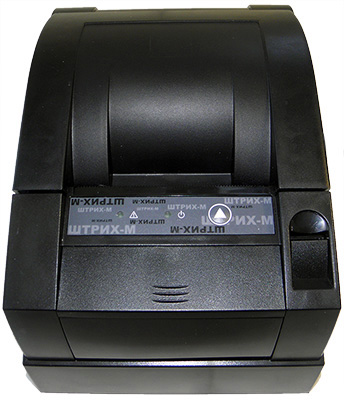

Внешний вид и удобство

Визуально устройство тот же ШТРИХ-М-ФР-К, главная особенность скрывается внутри корпуса - новая плата, переделанная под ФЗ-54.Бумага укладывается легко и просто.

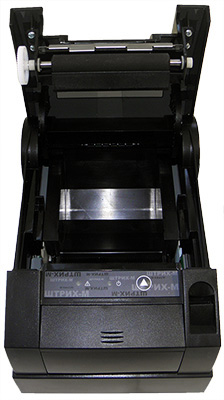

Помещается внушительных размеров рулон шириной 80мм. Крышка открывается с помощью кнопки и легко фиксируется, так же легко закрывается. Тут никаких претензий.
Снизу видны разъемы для установки крепления на вертикальную поверхность. Самого крепления в комплекте нет.

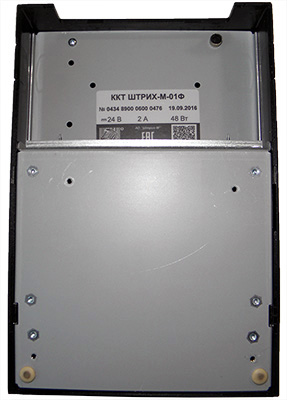

Тут крепления для вертикальной поверхности можно установить

Дисплей

На передней панели без изменений - два индикатора и кнопка прокрутки чека.

Подключение к устройствам

В плане подключения к устройства основное отличие ШТРИХ-М-01Ф от материнской модели - порт Ethernet. Компьютер можно подключить через порт COM или USB-B.
Стандартный RJ-11 можно использовать для подключения денежного ящика. Так же есть возможность подключения к Интернету через 3G, но даже сам производитель советует использовать выделенный канал, а беспроводную связь оставить в качестве резерва.

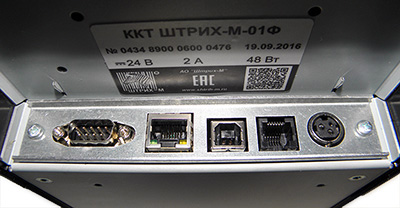

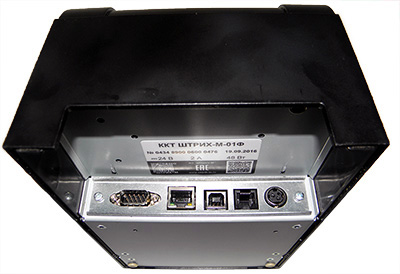

Интерфейсные порты онлайн ККТ ШТРИХ-М-01Ф

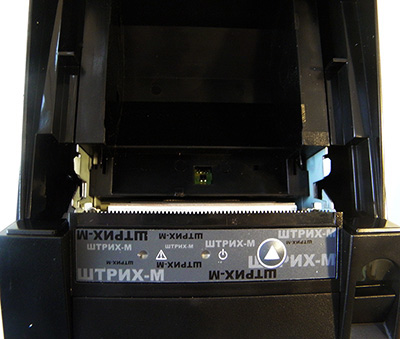

Принтер

Термопринтер достался от материнской модели. И похоже, что никаких изменений в него внесено не было. Печатает посредственно. Некоторые символы печатаются нечетко.
Зато поддерживается печать логотипов и QR-кодов.
А вот автоотрезчик расположен слишком низко, для правильной отрезки чека приходится два раза пользоваться кнопкой прокрутки.
Однако, повышена скорость печати - теперь она составляет 275 миллиметров в секунду.

Пример, распечатанного чека с поддерживаемыми шрифтами. Видно, что качество печати среднее. Зато встроенных типов шрифтов очень много. А при желании с официального сайта Штрих-М можно скачать программу для создания собственного шрифта.

Чек c примерами шрифтов, распечатанный на ШТРИХ-М-01Ф

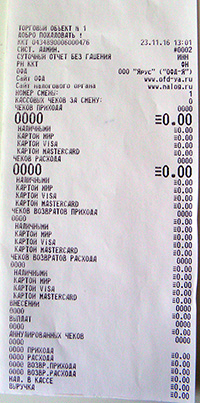

Виды основных кассовых чеков и отчетов

Кассовый чек	Утренний X - отчет без гашения	Вечерний Z отчет с гашением.

Питание

Питается через стандартный штриховский адаптер питания. С параметрами входа 100-240V, 50-60 Hz, 1,5A и выхода +24V и 2,5A

Впечатление

Достаточно не плохая модернизация старой ККТ за небольшие деньги. Вот довели бы еще до ума термопринтер - было бы совсем отлично.
А это новая плата, спрятанная под старым корпусом (справа старая плата из материнской ККТ ШТРИХ-М-ФР-К).

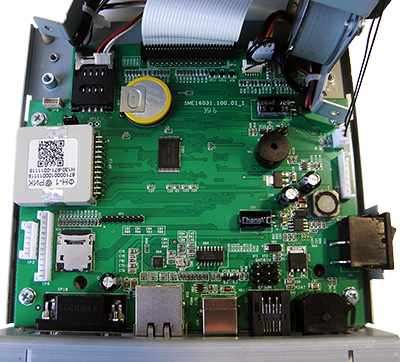

А вот она плата от онлайн ККТ ШТРИХ-М-01Ф

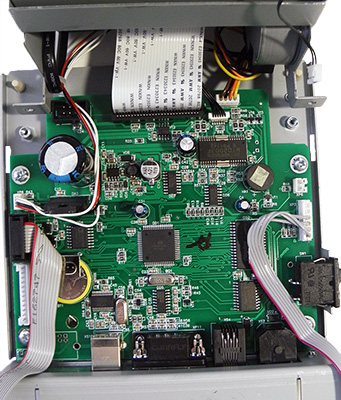

Плата от старого аппарата - видны отличия.

Плата подверглась сильным изменениям и стала проще. Основные изменения - это выделенный порт RJ-45 для постоянного подключения к сети Интернет, разъем для установки SIM карт и разъем-крепление для фискального накопителя.

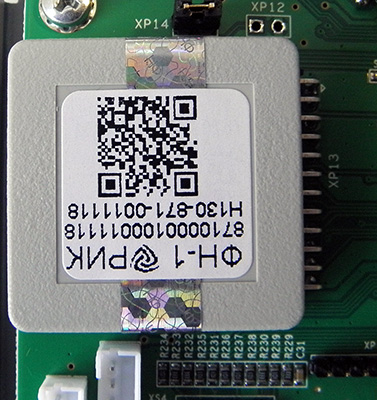

Вот так выглядит фискальный накопитель.

Удобно крепиться в разъем, установленный на основной плате.
Очень удобно расположен на микросхеме, в отличии от старого метода крепления ЭКЛЗ и фискальной памяти. Все очень по-цивилизованному - никаких вечно мешающихся шлейфов. Смена такого накопителя - одно удовольствие.

Плюсы фискального регистратора

поддержка ФЗ-54;
печать логотипов и QR-кодов;
чековая лента 80мм;
высокая скорость печати;
наличие автоотрезчика чека.

Минусы фискального регистратора

автоотрезчик работает не корректно;
не очень качественный термопринтер;
отсутствие диска с ПО и инструкциями (скачать можно с нашего сайта).

Сферы применения

торговля;
услуги;
автотранспорт;
электросвязь;
почта;
ЖКХ;
АЗС;
ресторан;
отель;
приемные пункты (металл, стеклотара и др.).

Программирование:

ШТРИХ-М-01Ф инструкция по подключению к компьютеру, программированию и настройке

Меню страницы:

настройка фискального регистратора перед подключением
установка драйвера
модернизация фискального регистратора до онлайн кассы

ШТРИХ-М 01Ф готовый к перепрограммированию

Настройки фискального регистратора перед подключением к компьютеру

Особых настроек не требуется. К персональному компьютеру ШТРИХ-ЛАЙТ-01Ф может подключаться как через USB кабель, так и через кабель-переходник RJ-COM.

Установка драйвера

Как и любое оборудование Штрих-М установка драйвера ККТ Штрих-М 01Ф на компьютер происходит легко:

скачиваете архив с Драйвером Штрих;
устанавливаете его через запуск DrvFR_*номер версии*.exe;
запуск ПО происходит посредством "Тест драйвера FR".

Более подробно про программирование и настройку онлайн фискального регистратора ШТРИХ-М 01Ф можно узнать из этого руководства.

Модернизация фискального регистратора до онлайн кассы

По модернизации кассового аппарата смотрите эту инструкцию.

ШТРИХ-М-01Ф: технические характеристики

Основные
Габариты	225150130
Габариты с упаковкой	326172160
Вес, кг	3,4
Гарантия, месяцев	18
Срок службы (амортизации) не менее, лет
Рабочая температура (градусов по Цельсию)	от +10° до +40°
Влажность	80%
Фискальный накопитель	есть
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, отель, платежные агенты, приемные пункты (металл, стеклотара и др.)
Производитель		Группа Компаний "Штрих-М"
Генеральный поставщик
Официальная техподдержка
Дата выхода на рынок	2016
Функциональные возможности
Учебный режим	есть
Работа в автономном режиме	да
Максимальное количество покупок за смену
Количество отделов (секций)	16
Количество кассиров	30
Количество программируемых товаров
Кол-во программируемых налогов	4
Максимально возможная сумма к пробитию	9,999,999,999 руб. 99 коп.
Оформления возврата
Автоматический отрезчик чековой ленты	есть
Крепление на вертикальные поверхности	возможно (креплений в наличии нет)
Информация на чеке
Количество программируемых строк в заголовке чека	3
Количество программируемых строк в окончании чека	3
Программирование логотипа	есть
Питание
От электросети 220 В	есть
Автомобильный прикуриватель 12 В	нет данных
Потребляемый ток, (А)
Время включения ККМ (секунд)	5
Мощность, (Вт)	48
Подключение внешних устройств
Сканер штрих-кода	есть
Весы	есть
Компьютер	есть
Дисплей	есть
Клавиатура	нет
Денежный ящик	есть
Кухонный звонок	есть
Интерфейсы
COM-порт (RS-232)	есть
RS-485	нет
USB	есть
LAN	есть
RJ (Денежный ящик)	есть
DB9 (RS232C) (диспелей кассира / покупателя, ПК)	есть
PS/2 (клавиатура)	нет
TCS7960-53-2010 (для адаптера питания)	есть
Принтер, тип ленты
Тип	термопринтер
Ширина кассовой ленты, мм	80
Тип загрузки бумаги	положил и печатай
Количество знаков в строке чека	48
Ширина бобины, не более, мм	83
Разрешение печати	203 dpi
Строк печати средней длинны до отказа, не менее	нет данных
Скорость печати (строк в секунду)	4
Автоматический отрезчик чековой ленты
Тип отрезчика	гильотина и гребенка
Надежность (кол-во срабатываний до отказа)	1.500.000
Фискальная память
Количество регистраций, перерегистраций в налоговой
Количество Z-отчетов
Количество активизаций ЭКЛЗ
Сохранность информации, лет
Дополнительно
Время непрерывной работы, не менее (часов в сутки)	нет данных
Среднее время работы до поломки не менее (часов)	нет данных

ШТРИХ-М-01Ф : коды ошибок

Коды ошибок		Описание
DEC	HEX	Описание
0	0	Ошибок нет.
1	1	Неисправен накопитель фискальной памяти 1, фискальной памяти 2 или часы.
2	2	Отсутствует фискальная память 1.
3	3	Отсутствует фискальная память 2.
4	4	Некорректные параметры в команде обращения к фискальной памяти.
5	5	Нет запрошенных данных.
6	6	Фискальная память в режиме вывода данных.
7	7	Некорректные параметры в команде для данной реализации фискальной памяти.
8	8	Команда не поддерживается в данной реализации фискальной памяти.
9	9	Некорректная длина команды.
10	0A	Формат данных не BCD.
11	0B	Неисправна ячейка памяти фискальной памяти при записи итога.
17	11	Не введена лицензия.
18	12	Заводской номер уже введен.
19	13	Текущая дата меньше даты последней записи в фискальную память.
20	14	Область сменных итогов фискальной памяти переполнена.
21	15	Смена уже открыта.
22	16	Смена не открыта.
23	17	Номер первой смены больше номера последней смены.
24	18	Дата первой смены больше даты последней смены.
25	19	Нет данных в фискальной памяти.
26	1A	Область перерегистраций в фискальной памяти переполнена.
27	1B	Заводской номер не введен.
28	1C	В заданном диапазоне есть поврежденная запись.
29	1D	Повреждена последняя запись сменных итогов.
31	1F	Отсутствует память регистров.
32	20	Переполнение денежного регистра при добавлении.
33	21	Вычитаемая сумма больше содержимого денежного регистра.
34	22	Неверная дата.
35	23	Нет записи активизации.
36	24	Область активаций переполнена.
37	25	Нет активизации с запрашиваемым номером.
51	33	Некорректные параметры в команде.
53	35	Некорректный параметр при данных настройках.
54	36	Некорректные параметры в команде для данной реализации фискальной памяти.
55	37	Команда не поддерживается в данной реализации фискальной памяти.
56	38	Ошибка в постоянном запоминающем устройстве.
57	39	Внутренняя ошибка программного обеспечения фискальной памяти.
58	3A	Переполнение накопления по надбавкам в смене.
60	3C	ЭКЛЗ: неверный регистрационный номер.
62	3E	Переполнение накопления по секциям в смене.
63	3F	Переполнение накопления по скидкам в смене.
64	40	Переполнение диапазона скидок.
65	41	Переполнение диапазона оплаты наличными.
66	42	Переполнение диапазона оплаты типом 2.
67	43	Переполнение диапазона оплаты типом 3.
68	44	Переполнение диапазона оплаты типом 4.
69	45	Cумма всех типов оплаты меньше итога чека.
70	46	Не хватает наличности в кассе.
71	47	Переполнение накопления по налогам в смене.
72	48	Переполнение итога чека.
74	4A	Открыт чек - операция невозможна.
75	4B	Буфер чека переполнен.
76	4C	Переполнение накопления по обороту налогов в смене.
77	4D	Вносимая безналичной оплатой сумма больше суммы чека.
78	4E	Смена превысила 24 часа.
79	4F	Неверный пароль.
80	50	Идет печать предыдущей команды.
81	51	Переполнение накоплений наличными в смене.
82	52	Переполнение накоплений по типу оплаты 2 в смене.
83	53	Переполнение накоплений по типу оплаты 3 в смене.
84	54	Переполнение накоплений по типу оплаты 4 в смене.
86	56	Нет документа для повтора.
87	57	ЭКЛЗ: количество закрытых смен не совпадает с фискальной памятью.
88	58	Ожидание команды продолжения печати.
89	59	Документ открыт другим оператором.
91	5B	Переполнение диапазона надбавок.
92	5C	Понижено напряжение 24В.
93	5D	Таблица не определена.
94	5E	Некорректная операция.
95	5F	Отрицательный итог чека.
96	60	Переполнение при умножении.
97	61	Переполнение диапазона цены.
98	62	Переполнение диапазона количества.
99	63	Переполнение диапазона отдела.
100	64	Фискальная память отсутствует.
101	65	Не хватает денег в секции.
102	66	Переполнение денег в секции.
103	67	Ошибка связи с фискальной памятью.
104	68	Не хватает денег по обороту налогов.
105	69	Переполнение денег по обороту налогов.
106	6A	Ошибка питания в момент ответа по I2C.
107	6B	Нет чековой ленты.
108	6C	Нет контрольной ленты.
109	6D	Не хватает денег по налогу.
110	6E	Переполнение денег по налогу.
111	6F	Переполнение по выплате в смене.
112	70	Переполнение фискальной памяти.
113	71	Ошибка отрезчика.
114	72	Команда не поддерживается в данном подрежиме.
115	73	Команда не поддерживается в данном режиме.
116	74	Ошибка оперативной памяти.
117	75	Ошибка питания.
118	76	Ошибка принтера: нет импульсов с тахогенератора.
119	77	Ошибка принтера: нет сигнала с датчиков.
120	78	Замена программного обеспечения.
121	79	Замена фискальной памяти.
122	7A	Поле не редактируется.
123	7B	Ошибка оборудования.
124	7C	Не совпадает дата.
125	7D	Неверный формат даты.
126	7E	Неверное значение в поле длины.
127	7F	Переполнение диапазона итога чека.
128	80	Ошибка связи с фискальной памятью.
129	81	Ошибка связи с фискальной памятью.
130	82	Ошибка связи с фискальной памятью.
131	83	Ошибка связи с фискальной памятью.
132	84	Переполнение наличности.
133	85	Переполнение по продажам в смене.
134	86	Переполнение по покупкам в смене.
135	87	Переполнение по возвратам продаж в смене.
136	88	Переполнение по возвратам покупок в смене.
137	89	Переполнение по внесению в смене.
138	8A	Переполнение по надбавкам в чеке.
139	8B	Переполнение по скидкам в чеке.
140	8C	Отрицательный итог надбавки в чеке.
141	8D	Отрицательный итог скидки в чеке.
142	8E	Нулевой итог чека.
143	8F	Касса не фискализирована.
144	90	Поле превышает размер, установленный в настройках.
145	91	Выход за границу поля печати при данных настройках шрифта.
146	92	Наложение полей.
147	93	Восстановление оперативной памяти прошло успешно.
160	A0	Ошибка связи с ЭКЛЗ.
161	A1	ЭКЛЗ отсутствует.
162	A2	ЭКЛЗ: Некорректный формат или параметр команды.
163	A3	Некорректное состояние ЭКЛЗ.
164	A4	Авария ЭКЛЗ.
165	A5	Авария КС в составе ЭКЛЗ.
166	A6	Исчерпан временной ресурс ЭКЛЗ.
167	A7	ЭКЛЗ переполнена.
168	A8	ЗКЛЗ: Неверные дата и время.
169	A9	ЭКЛЗ: Нет запрошенных данных.
170	AA	Переполнение ЭКЛЗ (отрицательный итог документа).
176	B0	ЭКЛЗ: Переполнение в параметре количество.
177	B1	ЭКЛЗ: Переполнение в параметре сумма.
178	B2	ЭКЛЗ: Уже активизирована.
192	C0	Контроль даты и времени (подтвердите дату и время).
193	C1	ЭКЛЗ: суточный отчёт с гашением прервать нельзя.
194	C2	Превышение напряжения в блоке питания.
195	C3	Несовпадение итогов чека и ЭКЛЗ.
196	C4	Несовпадение номеров смен.
199	C7	Поле не редактируется в данном режиме.
200	C8	Отсутствуют импульсы от таходатчика.

Коды ошибок ФН

Доставка и оплата

Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)

По телефону с 9:00 до 20:00 по будням

с 10:00 до 18:00 в выходные

При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 416-46-40.)

Стоимость доставки:

Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 21 000 руб.
Если Вы приобретаете ККТ с полным пакетом услуг и другой сопутствующий товар (например: весы, денежный ящик, детекторы валют и т.п.) то доставка ККТ будет бесплатна, а сопутствующий товар клиент оплачивает отдельно.

Оплата заказа:

Оплата принимается как по безналичному расчету, так и за наличный расчет.

Варианты оплаты:

Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.

При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом из нашего склада, либо через доставку курьером или транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.

При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.

При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо
и счет-фактура не выдается.
