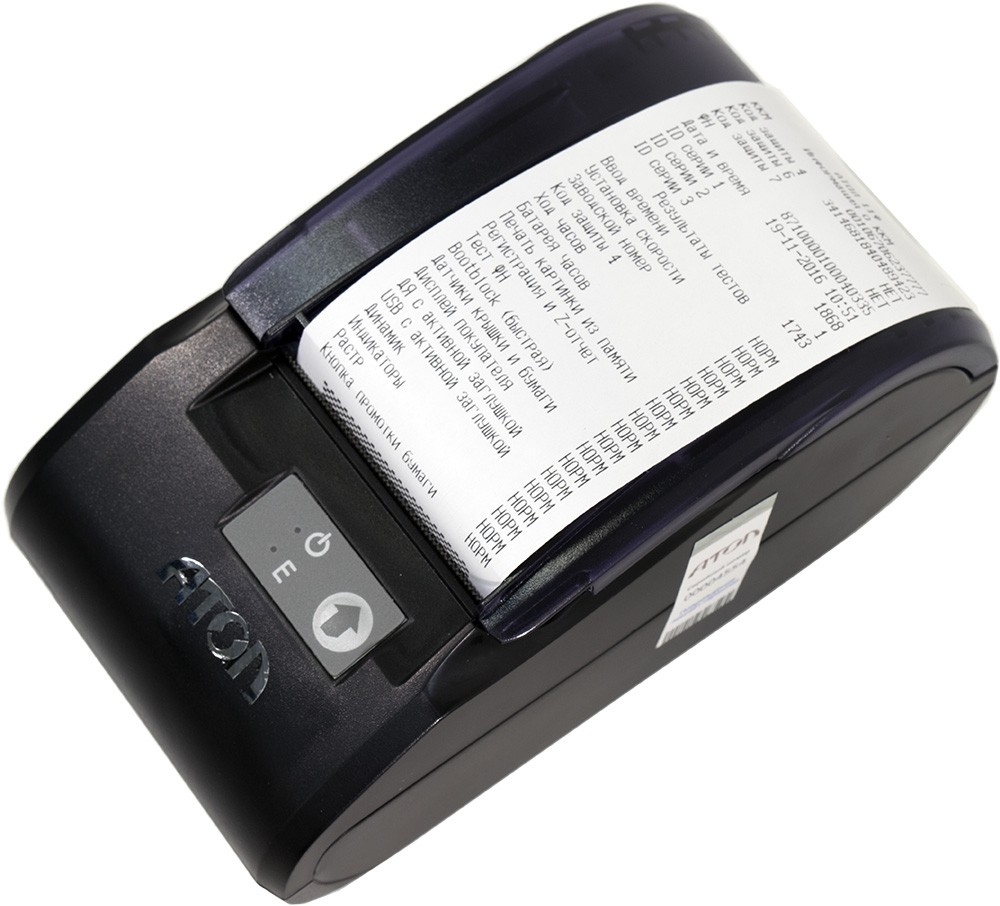

Фискальный регистратор Атол 11Ф

Производитель: Атол

Описание

Цены: Без ФН, с ФН на 15 мес., С ФН на 36 мес.
Ширина ленты: 57 мм
Обзор:

Основные
Габариты (с упаковкойбез)	263196120 1608879
Вес, кг (бруттонетто)	0,74 0,5
Гарантия, месяцев	12 мес.
Средний срок службы (амортизации), лет	7
Работа в автономном режиме	да
Автоотрезчик чеков	нет
Фискальный накопитель	есть
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, платежные агенты, отель, приемные пункты (металл, стеклотара и др.)
Учебный режим	есть
Программирование логотипа	есть
Подключение внешних устройств	ПК, табло, клавиатура, денежный ящик, кухонный звонок
Внешние порты	COM (LPT), RS-232, TCS7960-53-2010 (для адаптера питания),
Производитель	Атол
Печать QR-кода для ЕГАИС	да
Дата выхода на рынок	2016

Комплект поставки:

фискальный регистратора;
сетевой кабель;
переходник с термоленты 55 мм на 44 мм;
блок питания;
кабель USB;
кабель COM;
паспорт ККТ.

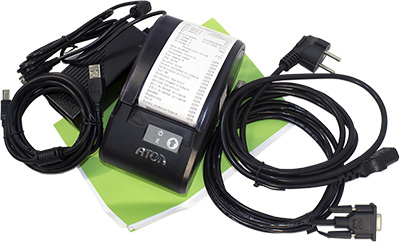

Комплектация фискального регистратора АТОЛ 11Ф, фискальный накопитель внтури

Модуль беспроводной связи

Для всех своих новых аппаратов АТОЛ использует универсальный модуль беспроводной связи, в четырех конфигурациях:

Комплект модуля
Wi-Fi + 2G + Bluetooth
Только Wi-Fi
2G+Bluetooth
3G+Bluetooth

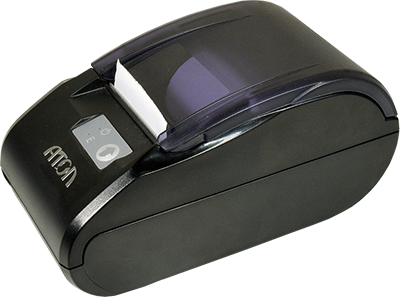

Внешний вид и удобство

по сути является модернизированный мини-фискальным регистратором FPrint-11, мало чем от последнего отличаясь;
миниатюрный и очень легкий принтер с незатейливым, но приятным дизайном;
причем на этом дизайне сделан и более бюджетный вариант фискального регистратора - АТОЛ 30Ф;
фискальный накопитель можно расположить под крышкой в нижней части аппарата в отсеке для аккумулятора (аккумулятор в комплект не входит);
при использовании аккумулятора ФН помещается в корпус (потребуется разборка устройства);
передачу фискальный данных можно осуществлять через службу Ethernet Over USB;
АТОЛ 11Ф может использоваться для фиксации безналичных расчетов в Интернет-магазинах.

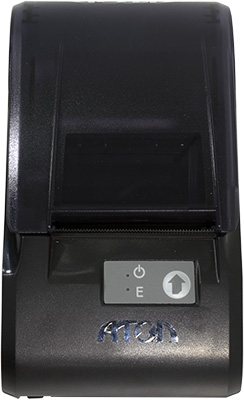

АТОЛ 11Ф вид сверху, кнопка прокрутки и индикаторы питания и ошибки

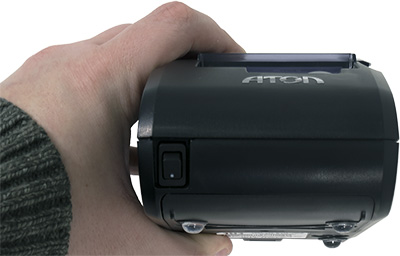

Малый размер фискального регистратора виден сразу, кнопка включения спереди

Дисплей

Дисплея на устройстве нет, в связи с чем все настройки непосредственно на самом принтере происходят благодаря нажатию кнопки протяжки кассовой ленты. Подробнее об этом в разделе "Подключение".

Подключение к устройствам

весьма функциональное устройство в смысле подключения и взаимодействия с другой техникой;
возможно подключение к ПК, планшету, смартфону, денежному ящику;
обладает мультиинтерфейсным RS-232С и USB;
тут же разработчикам удалось вместить RS-232 порт для денежного ящика;
из-за малого размера устройства порты расположены крайне близко друг к другу.

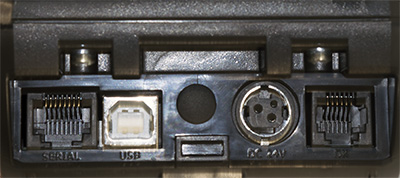

Порты АТОЛ 11Ф: порт LAN, USB-B, заглушка на GSM антенну, порт питания, RJ-11

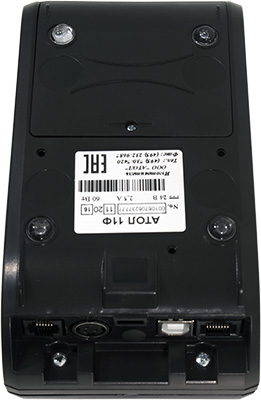

АТОЛ 11Ф вид снизу, крышка для установки фискального накопителя

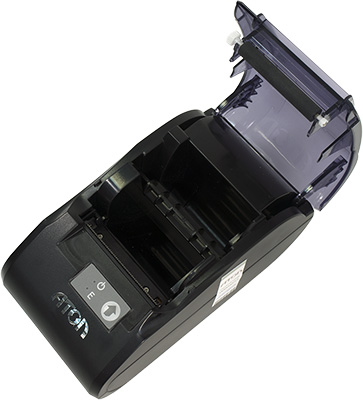

Принтер

стандартный принтер с термопечатью, средним, но вполне достаточным для работы качеством и скоростью;
разрешение печати - 209 dpi;
скорость печати - 75 мм/с.

Виды основных кассовых чеков и отчетов

Кассовый чек	Утренний X - отчет без гашения	Вечерний Z отчет с гашением.

Плюсы фискального регистратора

маленький размер аппарата;
легкость настройки и регистрации;
порт для подключения денежного ящика;
легкость установки фискального накопителя;
надежность конструкции корпуса;
возможность передачи данных в ОФД через USB.

Минусы фискального регистратора

отсутствие диска с ПО и инструкциями;
плохое разрешение печати логотипов;
не рассчитан на большие нагрузки;
модуль беспроводной связи продается отдельно;
аккумулятор продается отдельно;
неудобство программирования нажатием кнопки протяжки ленты.

Сферы применения

торговля
услуги
автотранспорт
электросвязь
почта
ЖКХ
АЗС
ресторан
отель
приемные пункты (металл, стеклотара и др.)

Отзывы:

АТОЛ 11Ф: характеристики

Основные
Габариты	88 х 160 х 79
Габариты с упаковкой
Вес, кг	0,5 кг
Гарантия, месяцев	12 мес.
Срок службы (амортизации) не менее, лет
Рабочая температура (градусов по Цельсию)
Влажность
Фискальный накопитель	есть
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги, автотранспорт, электросвязь, почта, ЖКХ, АЗС, ресторан, отель, платежные агенты, приемные пункты (металл, стеклотара и др.)
Производитель	Атол
Генеральный поставщик
Официальная техподдержка
Дата выхода на рынок	2016
Функциональные возможности
Учебный режим	есть
Работа в автономном режиме	да
Максимальное количество покупок за смену
Количество отделов (секций)	16
Количество кассиров	30
Количество программируемых товаров
Кол-во программируемых налогов
Максимально возможная сумма к пробитию	99 999 999 руб., 99 коп.
Оформления возврата	есть
Автоматический отрезчик чековой ленты	нет
Крепление на вертикальные поверхности
Информация на чеке
Количество программируемых строк в заголовке чека
Количество программируемых строк в окончании чека
Программирование и печать логотипа	есть
Печать штрих-кодов	есть
Питание
От электросети 220 В	да
Автомобильный прикуриватель 12 В
Потребляемый ток, (А)
Время включения ККМ (секунд)
Мощность, (Вт)
Подключение внешних устройств
Сканер штрих-кода	да
Весы
Компьютер	да
Дисплей	да
Клавиатура
Денежный ящик	да
Кухонный звонок
Интерфейсы
COM-порт (RS-232)	да
RS-485	нет
USB	да
RJ (Денежный ящик)	нет
LAN	нет
Модуль бесспроводной связи	опционально
DB9 (RS232C) (диспелей кассира / покупателя, ПК)	нет
PS/2 (клавиатура)	нет
TCS7960-53-2010 (для адаптера питания)	да
Принтер, тип ленты
Тип
Ширина кассовой ленты, мм	57
Тип загрузки бумаги
Количество знаков в строке чека
Ширина бобины, не более, мм
Разрешение печати	203 dpi
Строк печати средней длинны до отказа, не менее
Скорость печати (строк в секунду)	75 мм/секунду
Автоматический отрезчик чековой ленты
Тип отрезчика
Надежность (кол-во срабатываний до отказа)
Фискальная память
Количество регистраций, перерегистраций в налоговой
Количество Z-отчетов	8534
Количество активизаций ЭКЛЗ
Сохранность информации, лет
Дополнительно
Время непрерывной работы, не менее (часов в сутки)
Среднее время работы до поломки не менее (часов)

АТОЛ 11Ф инструкция по подключению к компьютеру, программирование

Меню страницы:

Настройка фискального регистратора перед подключением
Установка драйвера
Подключение к Мой Склад

Настройки фискального регистратора перед подключением к компьютеру

Для настройки передачи фискальных данных посредством USB кабеля смотрите эту инструкцию.

Настройка передачи фискальных данных при использовании беспроводного модуля описана по этой ссылке.

По умолчанию АТОЛ 11Ф настроен для работы с ПК через USB порт, ничего дополнительного в аппарате настраивать не требуется.

Смотрите так же:

настройка Ethernet over USB
настройка Wi-Fi
регистрация ККТ в ФНС
модернизация старых ККТ

Установка драйвера

Скачайте и установите АТОЛ драйвер торгового оборудования. По этой ссылке доступны драйвера для ОС Windows, драйвера для других систем Вы сможете скачать в соответствующем разделе.

Распаковываем скаченный архив на жесткий диск Вашего компьютера (например, на системный "Диск C"). Получится что-то вроде этого:

Для работы с фискальными регистраторами, Вам потребуется запустить fptr_t.exe. Появится следующее окно:

Для настройки соединения фискального регистратора с компьютером, нажмите кнопку "Свойства":

Принцип аналогичен старому оборудованию Атола:

выбираете Вашу модель ККТ из списка;
протокол работы (АТОЛ 2 или АТОЛ 3), можно оставить "по умолчанию";
порт (если не знаете, то воспользуйтесь функцией поиска);
скорость 115200 бод;
остальные параметры оставьте по умолчанию.

Нажимаете "Проверка связи" и смотрите в окно "Результат".

Внимание: более подробное описание подключения смотрите в руководстве по эксплуатации.

Если Вы подключаете АТОЛ 11Ф через USB интерфейс, то потребуется установка драйверов из папки "USB_Drivers".

Подключение АТОЛ к Мой Склад

Подключение любых фискальных регистраторов производства АТОЛ к системе "Мой Склад" очень простая. Требуется:

Установить драйвер АТОЛ.
Установить приложение Мой Склад для Android, iOS или браузера Google Chrome.
После установки зайти в приложение Касса Мой Склад.
В меню выбрать Настройки.
Нажать кнопку Подключить.
Выбрать производителя ККТ и скорость соединения.
Нажать кнопку Найти.

Все. Остальное система сделает за Вас. Если ККТ подключена к компьютеру без ошибок, то все заработает нормально.

АТОЛ 11Ф: коды ошибок

Код		Описание
DEC	HEX	Описание
0	00h	Ошибок нет.
1	01h	Контрольная лента обработана без ошибок.
8	08h	Неверная цена (сумма).
10	0Ah	Неверное количество.
11	0Bh	Переполнение счетчика наличности.
12	0Ch	Невозможно сторно последней операции.
13	0Dh	Сторно по коду невозможно (в чеке зарегистрировано меньшее количество товаров с указанным кодом).
14	0Eh	Невозможен повтор последней операции.
15	0Fh	Повторная скидка на операцию невозможна.
16	10h	Скидка/надбавка на предыдущую операцию невозможна.
17	11h	Неверный код товара.
18	12h	Неверный штрих-код товара.
19	13h	Неверный формат.
20	14h	Неверная длина.
21	15h	ККМ заблокирована в режиме ввода даты.
22	16h	Требуется подтверждение ввода даты.
24	18h	Нет больше данных для передачи ПО ККМ.
25	19h	Нет подтверждения или отмены продажи.
26	1Ah	Отчет с гашением прерван. Вход в режим невозможен.
27	1Bh	Отключение контроля наличности невозможно (не настроены необходимые типы оплаты).
30	1Eh	Вход в режим заблокирован.
31	1Fh	Проверьте дату и время.
32	20h	Дата и время в ККМ меньше чем в ЭКЛЗ.
33	21h	Невозможно закрыть архив.
61	3Dh	Товар не найден.
62	3Eh	Весовой штрих-код с количеством <>1.000.
63	3Fh	Переполнение буфера чека.
64	40h	Недостаточное количество товара.
65	41h	Сторнируемое количество больше проданного.
66	42h	Заблокированный товар не найден в буфере чека.
67	43h	Данный товар не продавался в чеке, сторно невозможно.
68	44h	Memo Plus 3 заблокировано с ПК.
69	45h	Ошибка контрольной суммы таблицы настроек Memo Plus 3.
70	46h	Неверная команда от ККМ.
102	66h	Команда не реализуется в данном режиме ККМ.
103	67h	Нет бумаги.
104	68h	Нет связи с принтером чеков.
105	69h	Механическая ошибка печатающего устройства.
106	6Ah	Неверный тип чека.
107	6Bh	Нет больше строк картинки.
108	6Ch	Неверный номер регистра.
109	6Dh	Недопустимое целевое устройство.
110	6Eh	Нет места в массиве картинок.
111	6Fh	Неверный номер картинки/картинка отсутствует.
112	70h	Сумма сторно больше, чем было получено данным типом оплаты.
113	71h	Сумма не наличных платежей превышает сумму чека.
114	72h	Сумма платежей меньше суммы чека.
115	73h	Накопление меньше суммы возврата или аннулирования.
117	75h	Переполнение суммы платежей.
118	76h	(зарезервировано)
122	7Ah	Данная модель ККМ не может выполнить команду.
123	7Bh	Неверная величина скидки/надбавки.
124	7Ch	Операция после скидки/надбавки невозможна.
125	7Dh	Неверная секция.
126	7Eh	Неверный вид оплаты.
127	7Fh	Переполнение при умножении.
128	80h	Операция запрещена в таблице настроек.
129	81h	Переполнение итога чека.
130	82h	Открыт чек аннулирования – операция невозможна.
132	84h	Переполнение буфера контрольной ленты.
134	86h	Вносимая клиентом сумма меньше суммы чека.
135	87h	Открыт чек возврата – операция невозможна.
136	88h	Смена превысила 24 часа.
137	89h	Открыт чек продажи – операция невозможна.
138	8Ah	Переполнение фискальной памяти.
140	8Ch	Неверный пароль.
141	8Dh	Буфер контрольной ленты не переполнен.
142	8Eh	Идет обработка контрольной ленты.
143	8Fh	Обнуленная касса (повторное гашение невозможно).
145	91h	Неверный номер таблицы.
146	92h	Неверный номер ряда.
147	93h	Неверный номер поля.
148	94h	Неверная дата.
149	95h	Неверное время.
150	96h	Сумма чека по секции меньше суммы сторно.
151	97h	Подсчет суммы сдачи невозможен.
152	98h	В ККМ нет денег для выплаты.
154	9Ah	Чек закрыт – операция невозможна.
155	9Bh	Чек открыт – операция невозможна.
156	9Ch	Смена открыта, операция невозможна.
157	9Dh	ККМ заблокирована, ждет ввода пароля доступа к ФП.
158	9Eh	Заводской номер уже задан.
159	9Fh	Количество перерегистраций не может быть более 4.
160	A0h	Ошибка фискальной памяти.
162	A2h	Неверная смена.
163	A3h	Неверный тип отчета.
164	A4h	Недопустимый пароль.
165	A5h	Недопустимый заводской номер ККМ.
166	A6h	Недопустимый РНМ.
167	A7h	Недопустимый ИНН.
168	A8h	ККМ не фискализирована.
169	A9h	Не задан заводской номер.
170	AAh	Нет отчетов.
171	ABh	Режим не активизирован.
172	ACh	Нет указанного чека в КЛ.
173	ADh	Нет больше записей КЛ.
174	AEh	Некорректный код или номер кода защиты ККМ.
176	B0h	Требуется выполнение общего гашения.
177	B1h	Команда не разрешена введенными кодами защиты ККМ.
178	B2h	Невозможна отмена скидки/надбавки.
179	B3h	Невозможно закрыть чек данным типом оплаты (в чеке присутствуют операции без контроля наличных).
186	BAh	Ошибка обмена с фискальным модулем.
190	Beh	Необходимо провести профилактические работы.
200	C8h	Нет устройства, обрабатывающего данную команду.
201	C9h	Нет связи с внешним устройством.
202	CAh	Ошибочное состояние ТРК.
203*	CBh	Больше одной регистрации в чеке.
204*	CCh	Ошибочный номер ТРК.
205	CDh	Неверный делитель.
207	CFh	В ККМ произведено 20 активизаций.
208	D0h	Активизация данной ЭКЛЗ в составе данной ККМ невозможна.
209	D1h	Перегрев головки принтера.
210	D2h	Ошибка обмена с ЭКЛЗ на уровне интерфейса I2C.
211	D3h	Ошибка формата передачи ЭКЛЗ.
212	D4h	Неверное состояние ЭКЛЗ.
213	D5h	Неисправимая ошибка ЭКЛЗ.
214	D6h	Авария крипто-процессора ЭКЛЗ.
215	D7h	Исчерпан временной ресурс ЭКЛЗ.
216	D8h	ЭКЛЗ переполнена.
217	D9h	В ЭКЛЗ переданы неверная дата или время.
218	DAh	В ЭКЛЗ нет запрошенных данных.
219	DBh	Переполнение ЭКЛЗ (итог чека).
220	DCh	Буфер переполнен.
221	DDh	Невозможно напечатать вторую фискальную копию.

* - коды ошибок, выводимые на дисплее, но не посылаемые в ПК.

Коды ошибок ФН

Доставка и оплата

Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)

По телефону с 9:00 до 20:00 по будням

с 10:00 до 18:00 в выходные

При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 416-46-40.)

Стоимость доставки:

Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 21 000 руб.
Если Вы приобретаете ККТ с полным пакетом услуг и другой сопутствующий товар (например: весы, денежный ящик, детекторы валют и т.п.) то доставка ККТ будет бесплатна, а сопутствующий товар клиент оплачивает отдельно.

Оплата заказа:

Оплата принимается как по безналичному расчету, так и за наличный расчет.

Варианты оплаты:

Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.

При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом из нашего склада, либо через доставку курьером или транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.

При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.

При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо
и счет-фактура не выдается.
